Dans de nombreuses analyses de distance, Accumulation de distance est le principal outil utilisé pour calculer les rasters de distance en ligne droite ou de distance de coût. La sortie peut être utilisée directement ou comme entrée pour d’autres outils afin de connecter les régions sur les surfaces de distance. Cet outil est utilisé avec l’outil Allocation de distance, décrit dans la section Outil Allocation de distance de cette rubrique.
Deux aspects sont à prendre en compte lors du calcul de la distance :
- Déterminer l’éloignement d’un élément
- Une fois cette distance déterminée, tenir compte de la vitesse à laquelle elle est parcourue par le voyageur.
Il existe deux moyens d’ajuster la distance en ligne droite de base :
- Une interruption se trouve sur le parcours
- Ajuster la distance réelle en tenant compte de la surface sur laquelle les calculs sont effectués
Une fois que la distance en ligne droite ajustée est calculée, l’objectif de l’analyse peut être de comprendre la façon dont cette distance est parcourue. Il s’agit de la vitesse à laquelle le voyageur parcourt les unités de distance. La vitesse à laquelle la distance en ligne droite est parcourue, en particulier lorsqu’une surface de coût a été identifiée, est généralement appelée distance de coût. La vitesse à laquelle la distance est parcourue peut être contrôlée de quatre manières :
- Spécifier une surface de coût. La surface de coût peut identifier les zones difficiles à traverser, telles que les marécages, et celles qui sont faciles à traverser, telles que les champs ouverts.
- Identifier les caractéristiques du voyageur. Par exemple, un véhicule tout terrain peut parcourir une distance donnée plus vite qu’un voyageur à pied.
- Spécifier un facteur vertical pour tenir compte de l’effet des pentes. Par exemple, l’effort à fournir pour lutter contre la gravité implique que l’on gravit une pente moins vite qu’on la descend.
- Spécifier un facteur horizontal pour tenir compte des obstacles qui ralentissent la progression. Par exemple, un cycliste peut parcourir plus de distance plus vite avec un vent arrière qu’avec un vent de face et les vents de travers ont un impact limité.
Outil Accumulation de distance
L’outil Accumulation de distance inclut des paramètres utiles lors de l’exécution de l’analyse. Les sections qui suivent identifient divers objectifs, ainsi que les paramètres spécifiques à utiliser pour les atteindre. En évaluant ces options de manière séquentielle, vous pouvez déterminer les paramètres qui s’appliquent à votre situation.
Calculer la distance en ligne droite
Pour calculer la distance en ligne droite à partir de la source, indiquez la source, nommez la sortie et exécutez l’outil.
Ajuster les calculs de distance en ligne droite
Pour ajuster les calculs de distance en ligne droite s’il y a une interruption à contourner, indiquez une interruption pour le paramètre Input barrier raster or feature data (Données raster ou d’entités interruptions en entrée). Les interruptions peuvent être des rivières, des routes ou des falaises, par exemple.
Pour tenir compte de la distance de surface réelle parcourue en gravissant et en descendant les collines du paysage, indiquez une surface d’élévation pour le paramètre Input surface raster (Raster de surface en entrée).
Déterminer la vitesse à laquelle la distance en ligne droite est parcourue
Vous pouvez spécifier la vitesse à laquelle la distance est parcourue par le voyageur comme suit :
- Pour simuler le coût ou la préférence du voyageur concernant les entités rencontrées lors du parcours des cellules, commencez par créer une surface de coût et indiquez-la pour le paramètre Input cost raster (Raster de coût en entrée) lorsque vous exécutez l’outil Accumulation de distance. Ces entités peuvent être, par exemple, le type d’utilisation du sol, la distance des cours d’eau et l’aspect.
- Si certaines caractéristiques spéciales du voyageur affectent son déplacement sur la distance, indiquez-les avec les paramètres des caractéristiques de la source appropriés. Parmi ces caractéristiques figurent le mode de déplacement, le délai de préparation du mode de déplacement, les limites de plage du mode de déplacement, ou s’il existe une différence entre le déplacement à partir des sources ou en direction de celles-ci.
- Pour tenir compte de l’effort supplémentaire requis pour gravir et descendre les pentes, spécifiez les paramètres de facteur vertical appropriés.
- Si un facteur horizontal a un impact sur l’effort ou la vitesse du déplacement sur la distance, spécifiez les paramètres de facteur horizontal appropriés. Le vent et les courants sont des exemples de tels facteurs.
Autres éléments à prendre en compte
Si vous effectuez l’analyse sur des données projetées dans une zone étendue, utilisez l’option géodesique pour le paramètre Distance Method (Méthode de distance).
Si vous avez l’intention d’utiliser la sortie de l’outil Accumulation de distance pour créer les chemins les plus courts ou de moindre coût vers les destinations à l’aide des outils Chemin optimal comme ligne ou Chemin optimal comme raster, spécifiez un nom pour le paramètre facultatif Out back direction raster (Raster de direction arrière en sortie).
Rasters en sortie de l’outil Accumulation de distance
Vous pouvez utiliser l’outil Accumulation de distance pour créer plusieurs rasters en sortie pour l’analyse de la distance. Ces sorties et leur objectif sont décrits ci-dessous :
- Le raster d’accumulation de distance calcule la distance cumulée vers la source la plus proche ou de moindre coût.
- Le raster de direction arrière indique la direction pour, en partant de chaque cellule, revenir à la source la plus proche ou de moindre coût.
- Le raster de direction source détermine la direction vers la source la plus proche ou de moindre coût.
- Le raster d’emplacement source identifie la ligne et la colonne de la source la plus proche ou de moindre coût.
Raster en sortie d’accumulation de distance
Si seule la distance en ligne droite est calculée, le raster d’accumulation de distance enregistre la distance mesurée entre chaque cellule non source et la source la plus proche. Les unités des valeurs de distance enregistrées sont linéaires (pieds ou mètres, selon la référence spatiale en sortie).
Si une surface de coût, une caractéristique source, un facteur vertical ou un facteur horizontal sont fournis, le raster de distance cumulée enregistre, pour chaque cellule, le coût cumulé pour atteindre la source de moindre coût.
Raster en sortie de direction arrière
Pour chaque cellule, le raster de direction arrière contient la direction en degrés que le voyageur doit emprunter pour revenir à une source.
Si seule la distance en ligne droite est calculée, les valeurs de direction arrière identifient la cellule suivante le long du chemin de retour le plus court vers la source la plus proche. Si la distance de coût est calculée, les valeurs de direction identifient la cellule suivante sur le chemin de moindre coût de retour vers la source la moins chère.
La plage de valeurs s’étend de 0 à 360 degrés, 0 étant réservé pour aux cellules source. La direction plein Est vers la droite correspond à 90 et les valeurs augmentent dans le sens horaire, 180 correspondant au Sud, 270 à l’Ouest et 360 au Nord.
Le raster de direction arrière est notamment utilisé pour déterminer le chemin le plus court ou de moindre coût entre deux emplacements. La distance cumulée et la direction arrière sont des entrées requises pour les outils Chemin optimal comme ligne et Chemin optimal comme raster.

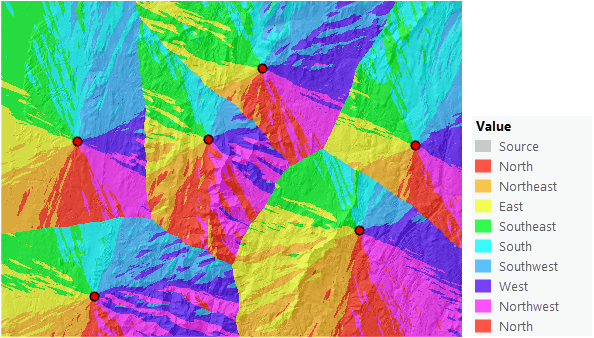

Raster en sortie de direction source
Le raster de direction source identifie la direction de la cellule source la plus proche ou de moindre coût en tant qu’azimut en degrés.
La plage de valeurs s’étend de 0 à 360 degrés, 0 étant réservé pour aux cellules source. La direction plein Est vers la droite correspond à 90 et les valeurs augmentent dans le sens horaire, 180 correspondant au Sud, 270 à l’Ouest et 360 au Nord.
Lors du calcul de la distance en ligne droite, les rasters de direction source et de direction arrière sont identiques. Toutefois, si une interruption ou un paramètre de contrôle de la vitesse, une surface de coût, un facteur vertical ou horizontal, ou les caractéristiques de la source sont spécifiés, les rasters de direction source et de direction arrière risquent d’être différents.
Raster d’emplacement source en sortie
Pour chaque cellule, l’emplacement source en sortie identifie la ligne et la colonne de l’emplacement source le plus proche ou de moindre coût.
La sortie est un raster multicanal. Le premier canal contient un index de ligne et le deuxième canal contient un index de colonne. Ces index identifient l’emplacement de la cellule source qui est la plus proche ou la moins coûteuse à atteindre.
Outil Allocation de distance
Les outils Accumulation de distance et Allocation de distance sont liés. Les paramètres et les sorties sont identiques mais, en plus, l’outil Allocation de distance produit un raster d’allocation. Pour chaque cellule, ce raster indique la source la plus proche ou la moins coûteuse à atteindre.
Si seule la distance en ligne droite est calculée, le raster d’allocation de distance en sortie identifie la source la plus proche de chaque cellule. En d’autres termes, il identifie les cellules qui seront allouées à une source en fonction de la distance la plus courte.
Si la distance de coût est calculée, le raster d’allocation indique la source de moindre coût pour chaque cellule.
